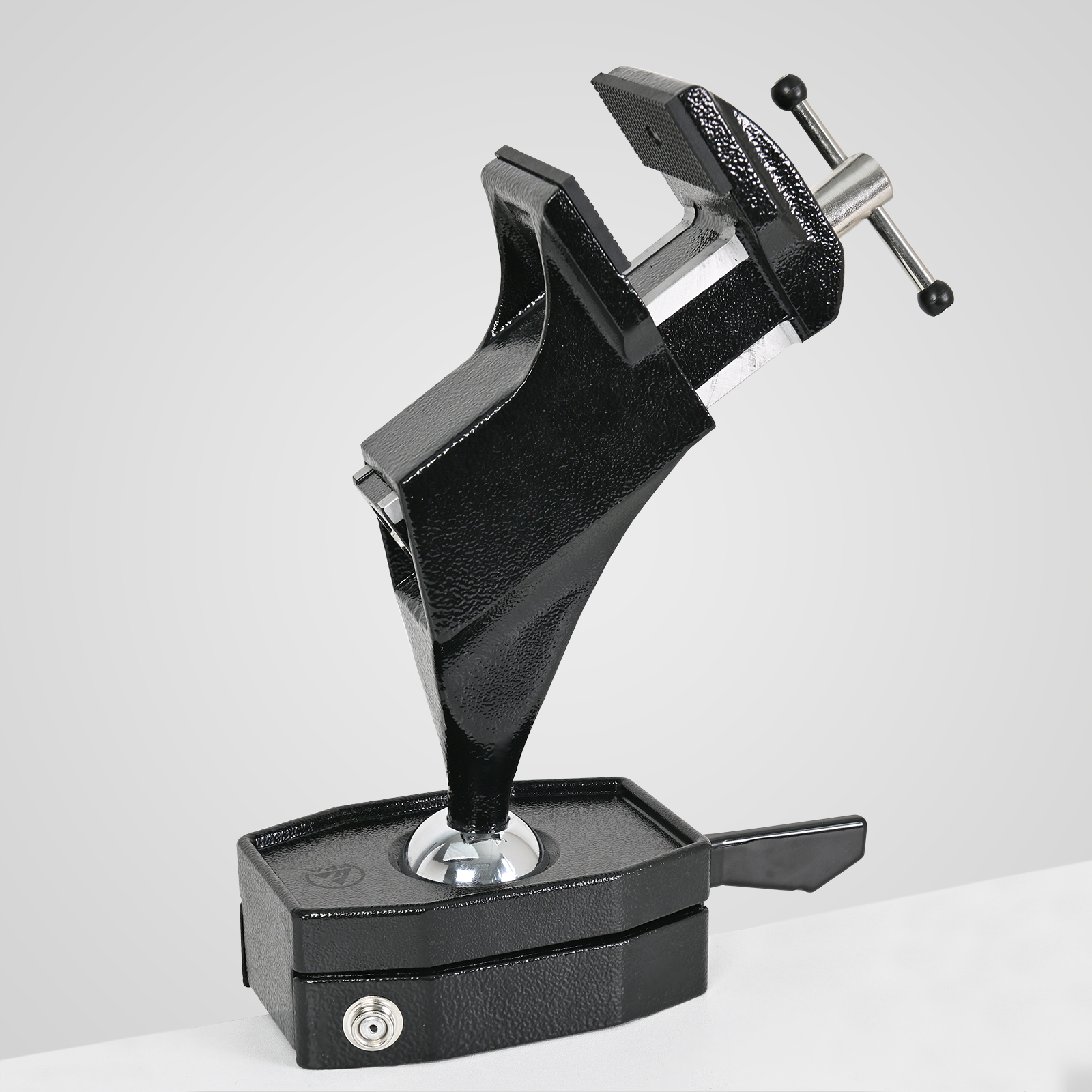

ESD Kugelgelenk-Schraubstock (Anklemmen) ableitfähig + Stecker + Erdungsleitung

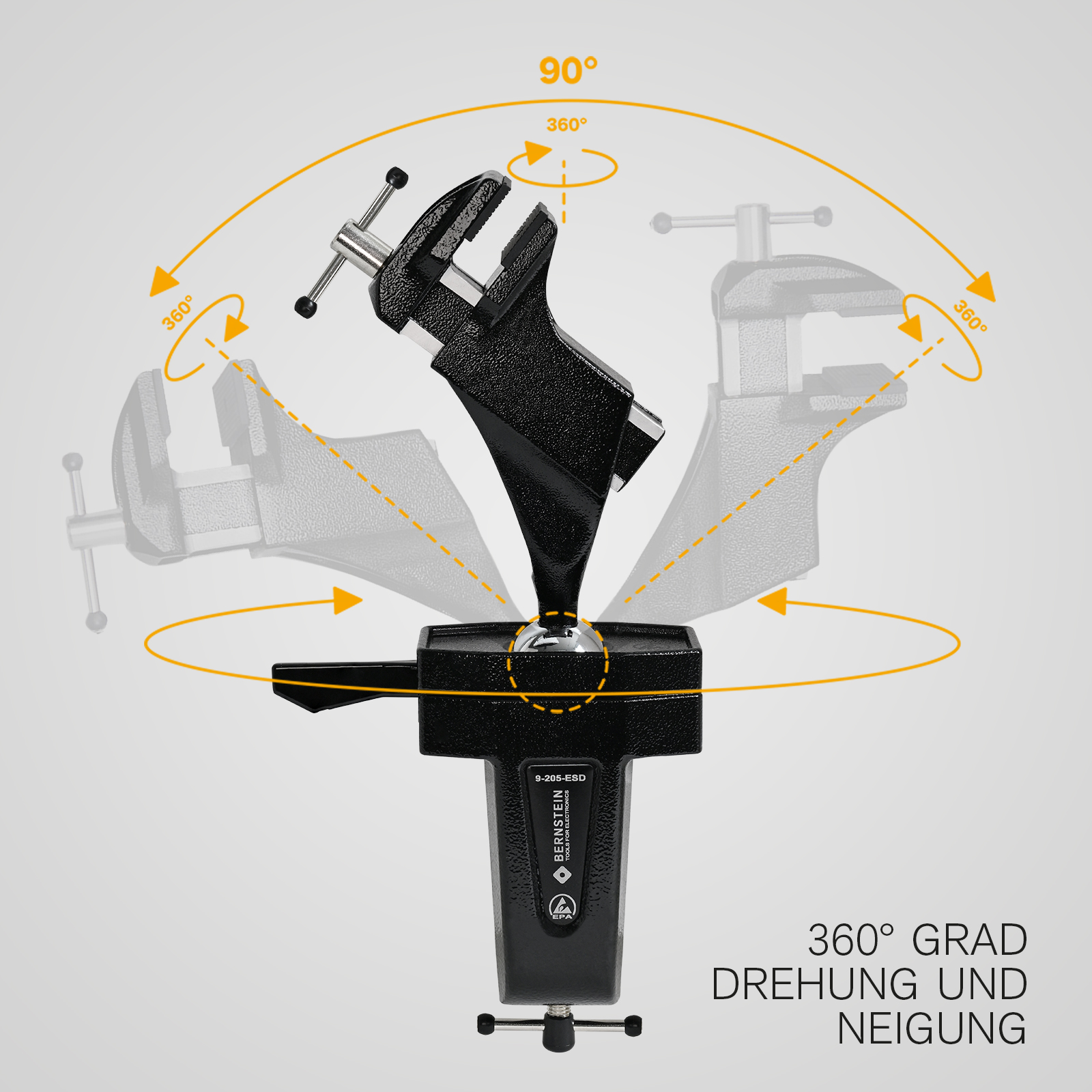

Präzisions-Kugelgelenk 360° drehbar, stufenlos feststellbare Schnellspannung, Qualitätsprodukt Made in Germany

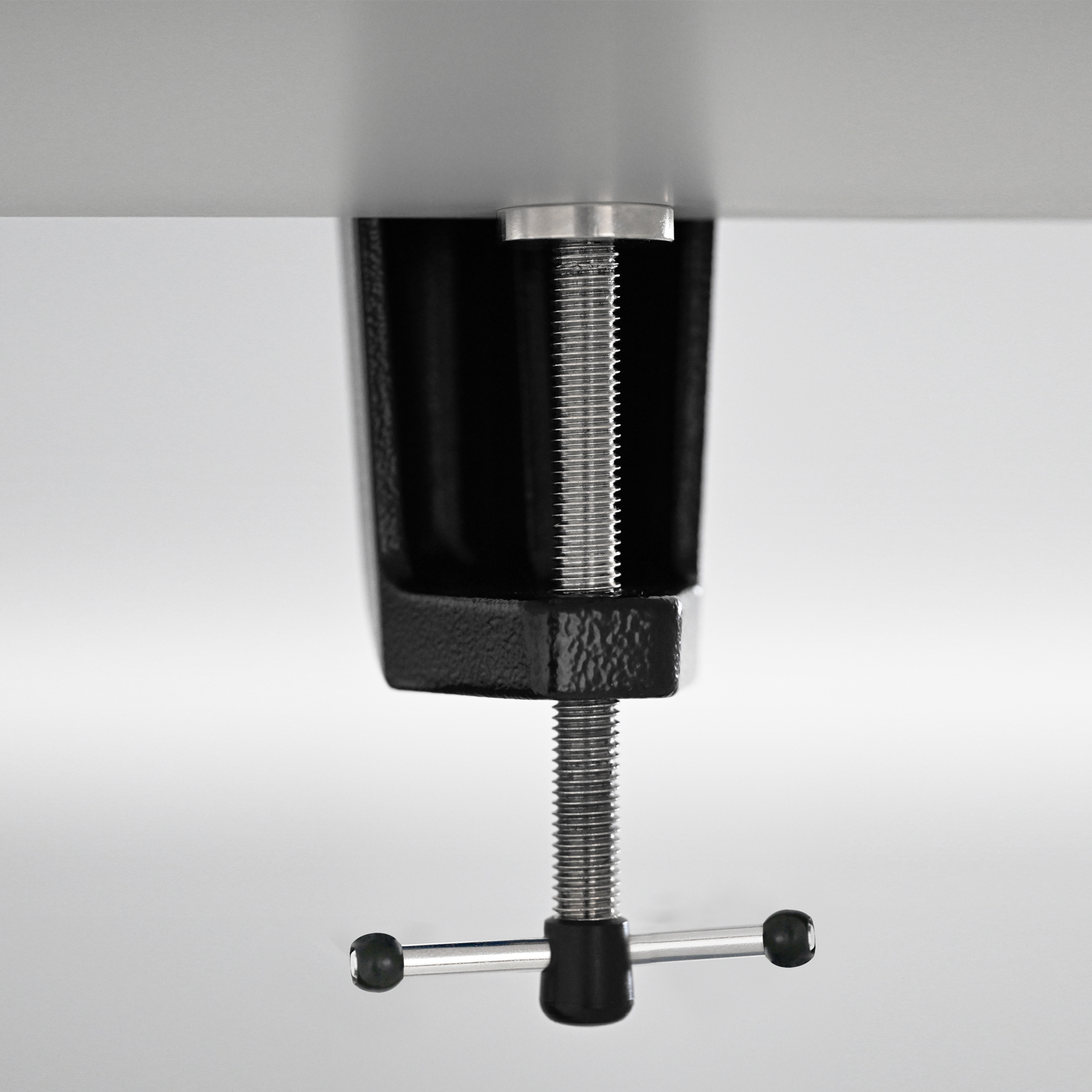

zum Klemmen an die Werkbank (Tischstärke max. 80mm)

50 mm ESD Kunststoff-Backen mit Grip

Spannweite 70 mm, Spanntiefe 38 mm, Spanndruck 1470 N

Neigungswinkel +/- 45°

Zubehör: Ersatzbacken, Artikel 9-900-E50-ESD (Paar)

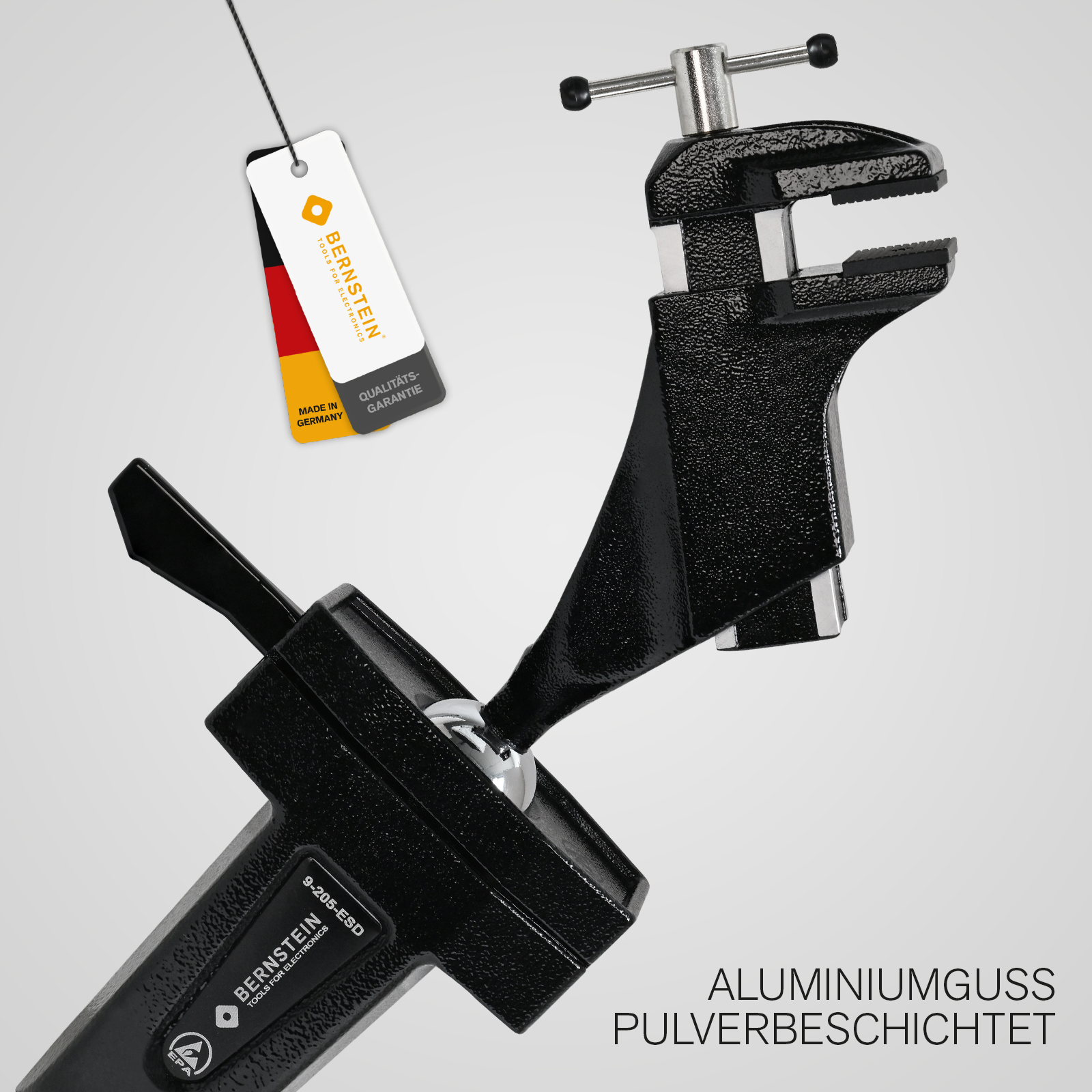

Aluminiumguss mit ESD-Pulverbeschichtung schwarz, ableitfähig 10^7 bis 10^8 Ohm

Orientierungsmaße ca. 310 x 170 x 75 mm

Gewicht 1550 g

Ein kleiner Hebeldruck genügt um das eingespannte Werkstück stufenlos in jeder zweckmäßigen Arbeitslage auszurichten. Die individuelle Einstellung der Arbeitshöhe bietet eine ergonomische Haltung bei stehender Arbeit (wie Bohren, Sägen, Schleifen, Fräsen, Trennen usw.). Die auswechselbaren Spannbacken der Kugelgelenk-Schraubstöcke sind, beim kleinen Schraubstock 50 mm Kunststoffbacken und beim großen Schraubstock 100 mm Stahlbacken. Schonbacken zum Einspannen für kratzempfindliche Werkstücke bieten wir in Filz-, Leder-, Kork- und Gummi-Belag an. Schonbacken mit Prismen aus Aluminium sind für Rohreinspannung geeignet, alle Schonbacken gibt es in den Backenbreiten von 50 - 150 mm. Die Schraubstock-Befestigung zum Anklemmen ist für Werkbänke mit einer maximalen Tischplattenstärke von bis zu 80 mm geeignet. Die Schraubstock-Befestigung zum Anschrauben kann über die vier 9 mm Durchgangslöcher mit Werkbänken, Tischen und Grundplatten verbunden werden. Die Hochleistungsmagnete bieten eine individuelle Anbringung, welche auch mal schnell gewechselt werden kann.

Maximaler Drehmoment: Kugel-Ø 40 mm ca. 24 Nm, Kugel-Ø 60 mm ca. 100 Nm Anklemm-Fuß: Tischplattenstärke max. 80 mm ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm EPA geeignet. Zum Arbeiten in elektrostatisch geschützten Bereichen (ESD Arbeitsplatz/ESD Schutzzone). Die Fußteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden. Aluminium-Gussteile pulverbeschichtet Stahlteile verchromt, rostfrei Durch die Justierschraube am unteren Sitz der Kugel kann die Kugel-Gängigkeit von locker bis sehr feste eingestellt werden. Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Gewährleistung der Haltekräfte abgeben können, ohne Ihre konkrete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten, als bei uns im Prüflabor bei optimaler Testumgebung.

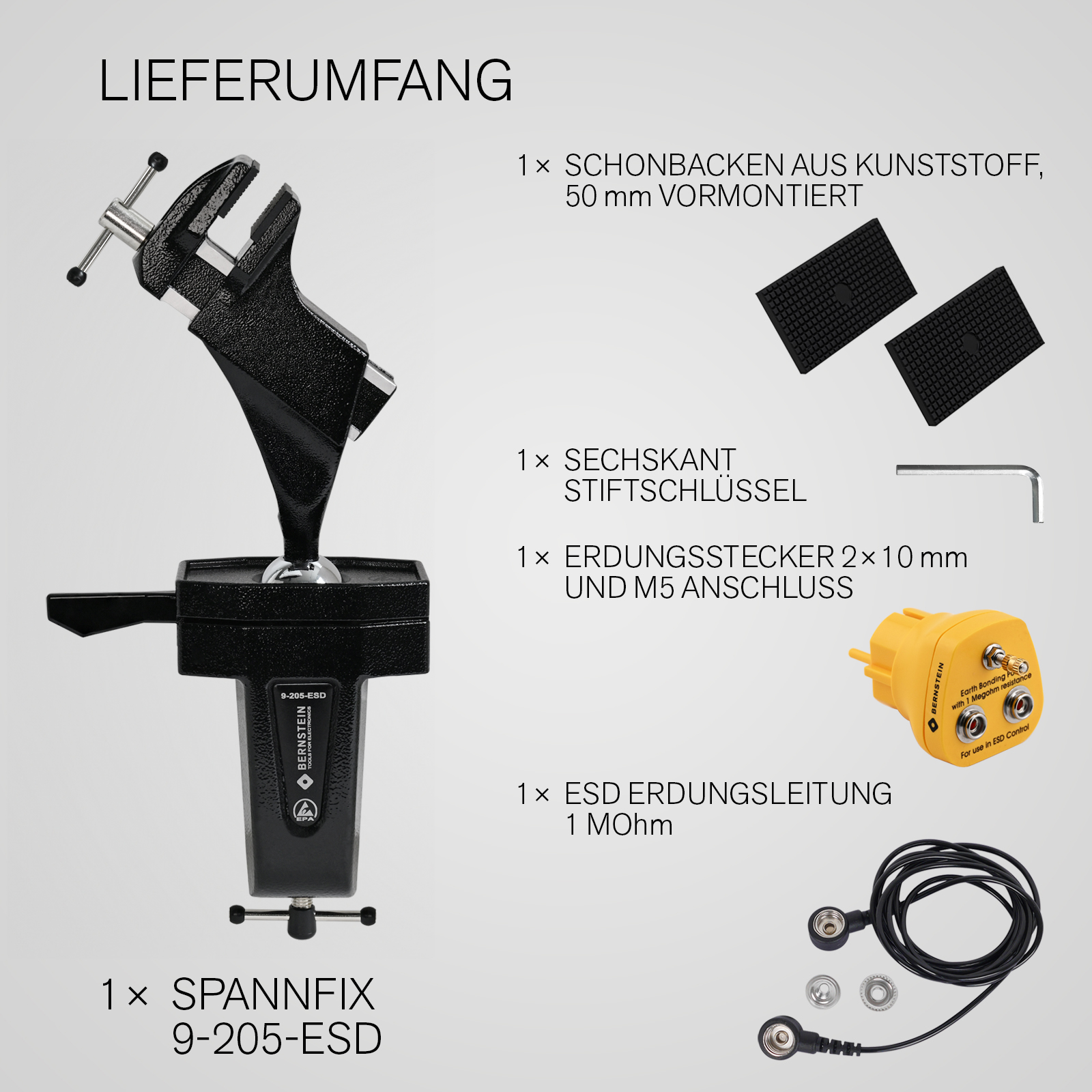

ESD Handling Set bestehend aus: 9-205 ESD Kugelgelenkschraubstock SPANNFIX zum Anklemmen, ableitfähig;9-359-2 ESD Erdungsstecker 2x10 mm und M5 Anschluss;9-343-1 ESD Erdungsleitung 1 MOhm, 1800 mm 2DK 10/10

Marke: Bernstein Tools for Electronics

EAN: 4250838529747
